當增材制造與人工智能、數字孿生技術深度融合，微電子封裝技術正在向自適應智能系統進化。隨著半導體器件向微型化、三維集成化方向加速演進，傳統封裝工藝的局限性日益凸顯。在這關鍵轉折點上，以休斯研究實驗室（HRL Laboratories）為代表的科研機構，正通過3D打印技術重塑微電子封裝的底層邏輯，開啟產業變革的新篇章。
在微電子技術向三維異構集成演進的關鍵階段，低溫共燒陶瓷（LTCC）和高溫共燒陶瓷（HTCC）技術雖在規模化生產中占主導，但其二維層壓-燒結工藝存在局限性，導致電氣布線受限，面臨幾何自由度不足、集成密度瓶頸和異質集成障礙等挑戰。特別是在紅外焦平面陣列（FPA）的異質集成中，傳統平面中介層難以滿足曲面探測器的精準對接需求，導致信號路徑和阻抗匹配問題。
休斯研究實驗室作為波音與通用汽車共同孕育的創新引擎，在Tobias Schaedler博士的引領下，通過摩方精密面投影微立體光刻（PμSL）3D打印技術實現了陶瓷封裝領域的革命性突破。這項技術不僅攻克了傳統工藝的物理極限，更重新定義了微電子系統的集成范式，為半導體產業開啟了全新的技術維度。
研究團隊設計并利用摩方精密microArch? S230 （精度：2 μm）3D打印系統打印后高溫熱解得到含有通孔陣列的陶瓷中介層，其中通孔的直徑與間距分別小至9 μm和18 μm。在此基礎上，采用熔融滲透技術對通孔進行金屬化處理，構建了電氣路徑，開創了通孔布線的新篇章，實現了包括彎曲和傾斜通孔在內的復雜布線，為微電子系統的三維集成封裝提供了創新方案。

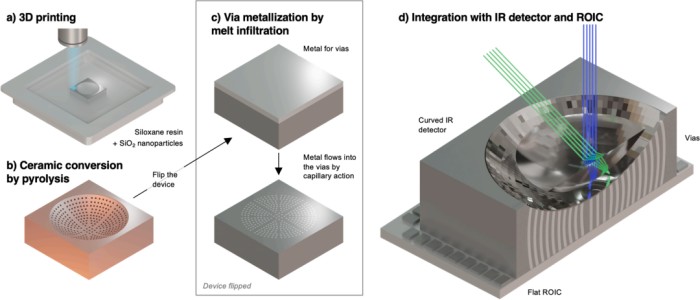

圖1. 3D打印中介層制造原理圖。
本研究展示了兩種創新中介層設計：一是彎曲型中介層，其設計理念是為了實現彎曲紅外探測器與平面讀出集成電路（ROIC）的有效連接；二是扇出型中介層，該設計成功將通孔陣列的間距從60μm擴展至220μm。這兩種中介層的實現，需依賴于數千個彎曲和傾斜通孔的精確制造，這一技術高度超越了傳統微電子加工方法的局限。

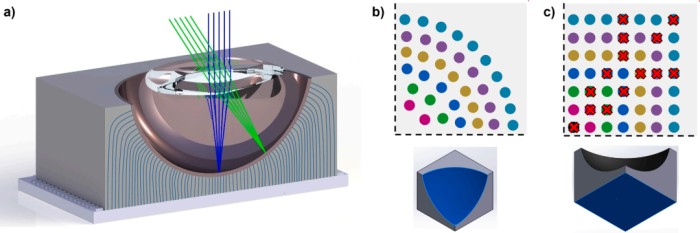

圖2. 彎曲型中介層

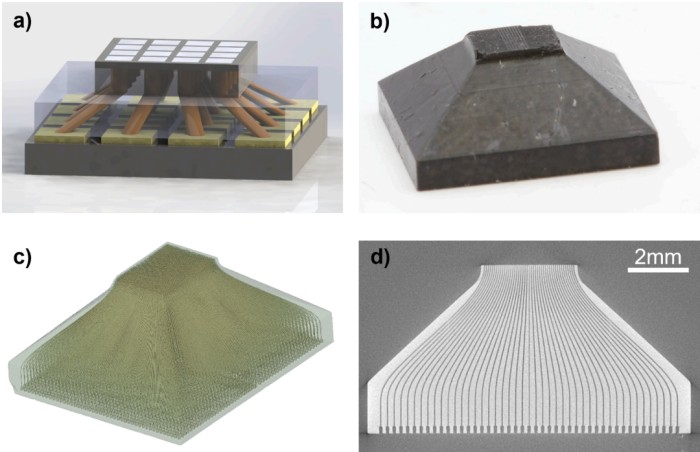

圖3. 扇出型中介層
隨后，研究團隊測試出金屬化處理后的通孔電阻約為4 x 10-8 ??m，與銀和銅的電阻值處于同一數量級，通過微納3D打印技術制造的彎曲和傾斜通孔結構，可突破傳統工藝的布線限制，為高分辨率成像傳感器提供緊湊型系統解決方案。
在這場由增材制造驅動的陶瓷封裝技術創新中，休斯研究實驗室的實踐印證了三點產業規律：精密制造需回歸材料本源，工藝創新需突破維度約束，技術突破需構建跨學科協同。未來，隨著微納3D打印技術的加入，將會進一步重構電子器件的物理形態，開啟智能硬件進化的新維度，更催生出具備環境感知與自主優化的新一代智能精密硬件。
原文鏈接：https://doi.org/10.1016/j.addma.2025.104642
