材料在不同加載應變率下會表現出不同的力學行為。對于應用于航空航天、國防軍工、精密切削等極端服役載荷領域的關鍵材料，獲取它們?cè)诓煌瑧?yīng)變率下的物性參數并構建材料數據庫是十分重要的。然而，常見的力學加載手段包括準靜態加載（10-3~10-1 s-1）、高速液壓伺服試驗機（10-1~103 s-1）和霍普金森桿（103~104 s-1），它們難以實現對104 s-1及以上量級加載應變率的調控。
使用輕氣炮驅動面密度梯度飛片（ADGF）的準等熵加載技術在動態高壓領域具有重要應用。通過對ADGF的結構設計，可實現對加載路徑、加載應變率的調控。在動態加載實驗中，靶材加載過程的分析是基于單軸加載的。ADGF具有獨特的加載機制，靶材中經過波系整合后才開始進行單軸加載，緩慢的波系整合過程不利于實驗分析。此外，獲得ADGF結構與加載應變率之間的構效關系對于指導ADGF的設計十分重要。
針對以上問題，該團隊通過使用摩方精密面投影微立體光刻（PμSL）技術(microArch? S240，精度：10 μm)制備出樹脂基ADGF。通過對面密度梯度分布和針尖數量密度進行設計，實現了對104 s-1量級加載應變率的調控，這一加載應變率范圍是現有常見加載技術難以實現的。增大針尖數量密度促進了波系整合過程，使得觀測區域內的加載應變率更加均勻。
相關研究成果以“Regulating loading strain rates under shockless quasi-isentropic compression using a resin-based areal density gradient flyer”為題發表在國際著名期刊《Journal of Materials Research and Technology》上（SCI一區，Top期刊，IF=6.4）。武漢理工大學碩士研究生吳澳杰為第一作者，武漢理工大學張睿智和張建教授為通信作者。該工作得到了國家重點研發計劃、廣東省基礎與應用基礎研究重大專項、武漢理工大學三亞科教園和的支持。
首先展示了具有不同面密度梯度分布和針尖數量密度的樹脂基ADGF結構設計（圖1和圖2）。通過調控旋轉曲線解析函數來控制ADGF的面密度梯度分布，并通過調控針尖底面半徑來控制ADGF的針尖數量密度。使用三維輪廓儀、光學顯微鏡、掃描電子顯微鏡和超景深顯微鏡對樹脂基ADGF進行結構表征。采用PμSL增材制造技術制備的樹脂基ADGF具有很高的打印精度，該打印精度優于之前報道的金屬基ADGF和陶瓷基ADGF。

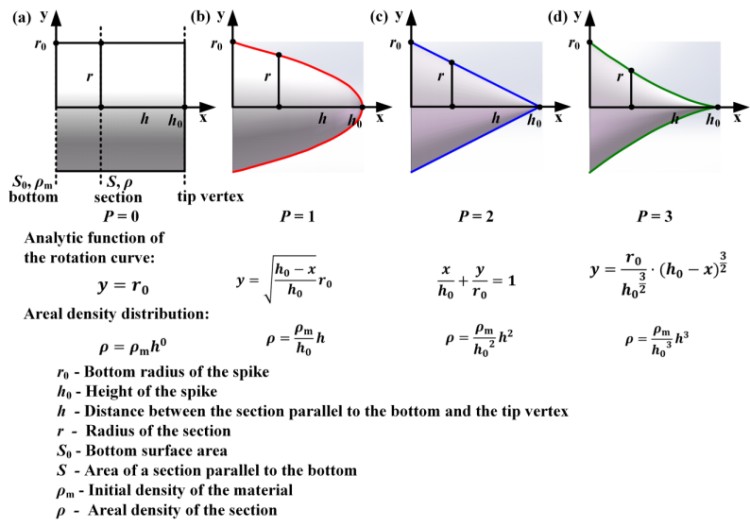

圖1 具有不同面密度梯度分布ADGF的針尖結構模型

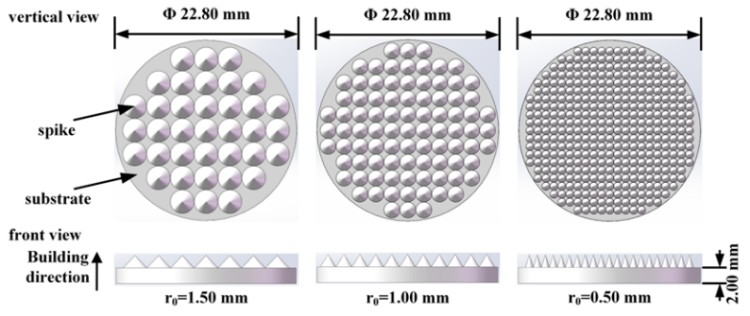

圖2 具有不同針尖數量密度的ADGF結構模型
隨后，團隊采用有限元模擬和輕氣炮加載實驗研究樹脂基ADGF的應變率調控性能。結果顯示，有限元模擬與輕氣炮加載實驗具有較好的一致性。ADGF面密度梯度分布對加載結果的影響如圖3所示。ADGF ⅰ的波阻抗分布指數（P）為0，這意味著在沖擊加載下，會產生最大的應變率。ADGF ⅱ-ⅳ的P值分別為1、2、3，表現為準等熵加載。隨著P值的增大，加載應變率和標準差也隨之增大，應變率標準差反映了加載應變率的均勻程度和波系整合效果。因此，增大ADGF的P值，緩沖層的厚度也需要適當增加，才能實現較理想的單軸加載效果。

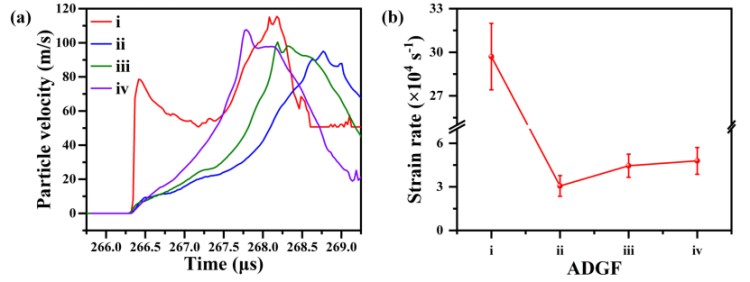

圖3 ADGF面密度梯度分布對加載結果的影響：（a）面密度梯度分布對加載路徑的影響；（b）面密度梯度分布對加載應變率的影響
接著，團隊研究了針尖數量密度對加載結果的影響（如圖4所示）。圖4（a）為動態加載實驗后回收的鋁靶。有趣的是，撞擊面彈坑的形狀為正方形而不是圓形，這證實了波系整合的發生。圖4（b）描述了彈坑的形成過程，ADGF ⅲ, ⅴ, ⅵ的針尖數量密度依次增大。當ADGF ⅲ, ⅴ, ⅵ撞擊靶材時，分別在1.8，1.4和1.0 μs的時間點完成了多個球面波向一維平面波的轉變，靶材開始受到單軸加載。隨著針尖數量密度的增大，加載應變率也增大，而應變率標準差卻減?。ㄈ鐖D5所示）。為了制備高針尖數量密度的ADGF，提高打印精度是關鍵，這不僅有利于縮短波系整合所需時間，還能簡化靶材加載過程的分析。

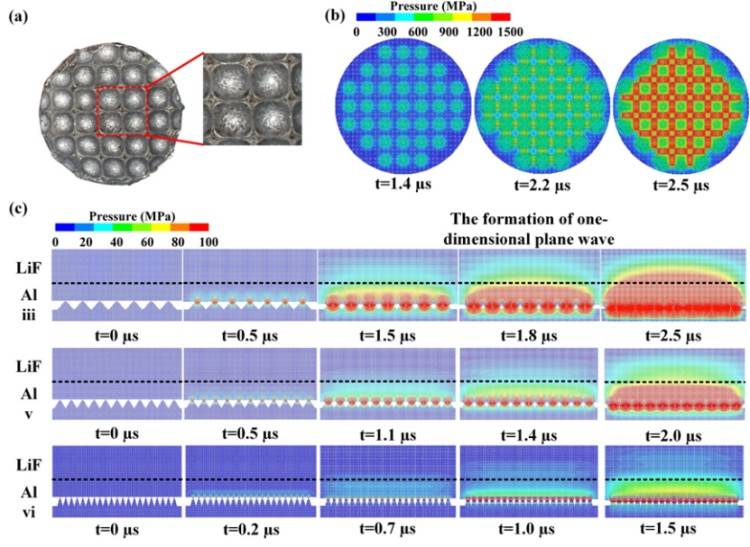

圖4 靶材中平面波的形成過程：（a）被ADGF ⅲ撞擊后的鋁靶；（b）被ADGF ⅲ撞擊的鋁靶上彈坑的形成過程；（c）分別對應于被ADGF ⅲ，ⅴ和ⅵ撞擊的鋁靶內在不同時刻的壓力分布 圖5 ADGF ⅲ，ⅴ和ⅵ的加載應變率
原文鏈接：https://doi.org/10.1016/j.jmrt.2024.03.106
