高頻場景下，高介電常數、低損耗氧化鋁陶瓷成為波導器件微型化核心材料，相較空氣空心波導，可大幅壓縮傳輸結構截面尺寸，卻因陶瓷硬脆難加工、內部異形通道無法一體成型、多層裝配精度難以把控，長期卡在量產落地與性能優化瓶頸，行業亟需一套兼顧超高精度、復雜成型、一體化集成的全新精密制造方案。
深耕微納3D打印領域多年，摩方精密早已在氧化鋁、氧化鋯、陶瓷前驅體等多體系陶瓷增材制造積累深厚技術沉淀與大量落地案例，從超高精度陶瓷點陣結構、微型微波諧振器、半導體陶瓷中介層，到超薄齒科陶瓷修復體，持續以創新的面投影微立體光刻（PμSL）技術突破傳統陶瓷加工物理邊界，實現微米級特征、超高尺寸一致性、復雜內腔一體成型，為高頻電子、精密醫療、航空航天多領域攻克陶瓷精密成型難題。
隨著毫米波系統集成度不斷攀升、外形尺寸持續壓縮，氧化鋁這類高介電、低損耗優質陶瓷，能讓導波結構截面尺寸遠小于傳統空氣空心波導，成為緊湊型高頻核心組件的優選材料。
近日，國際精密制造商Horizon Microtechnologies，基于摩方精密微納3D打印技術搭建全套高精度陶瓷增材制造鏈路，完成了毫米波陶瓷基無源器件的制備。針對毫米波器件嚴苛的精度和公差管控要求，摩方微納3D打印系統可精準打印內外幾何精密的陶瓷素坯，其高公差控制能力有效避免細節差異引發的性能問題。

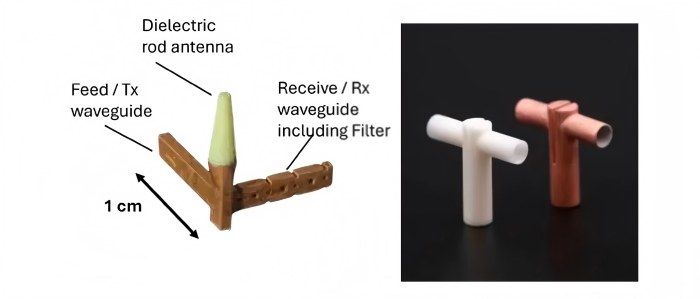

左圖：陶瓷金屬涂層波導及天線組件，包含介質桿天線、波導濾波器與饋電波導。右圖：正交模轉換器，采用整體式氧化鋁填充波導結構，表面經金屬涂層處理。（氧化鋁基體（左側）經打印燒結成型，內部預制有定制狹縫；經金屬涂層后（右側），該結構可在兩側端口/臂之間實現極化分離功能。
依托摩方microArch? S240（精度：10μm）3D打印系統優勢，Horizon成功一體成型制備包含波導通路、轉接結、集成濾波結構在內的全復雜陶瓷異形結構，這類一體化整體構件，采用傳統陶瓷切削加工、分段拼接組裝方式幾乎無法實現，不僅成型難度極高、良品率極低，還會因拼接縫隙產生信號損耗、裝配錯位引發性能偏移。
打印成型后的陶瓷坯體經過高溫致密化燒結，完整保留打印原生超高尺寸保真度，同時賦予器件適配高頻工況的優異力學強度與穩定介電特性，從材料成型到結構定型全程嚴控性能一致性。燒結完成的陶瓷結構體，再進行全域或局部高導電精密金屬涂層處理，打造表面平滑、電氣連續的功能性介質負載波導部件，一次性整合波導、天線、濾波器多重核心功能于單一緊湊構件，徹底規避多組件對位誤差，大幅簡化整機裝配流程、縮短研發驗證周期。以Horizon制造的50GHz陶瓷負載集成模組為例，相較同規格傳統空心空氣波導系統，三維尺寸均縮減約3倍，同時始終保持優異穩定的毫米波電磁傳輸性能。
從過往各類高精度陶瓷微結構、微波介質器件量產應用，到當下毫米波一體化陶瓷波導核心突破，摩方精密始終以微納3D打印硬核實力，持續突破陶瓷材料高頻應用邊界，用一體化精密制造解決方案，破解高端射頻器件小型化、高精度、高集成行業難題，持續引領全球微精密陶瓷增材制造技術向前發展。
